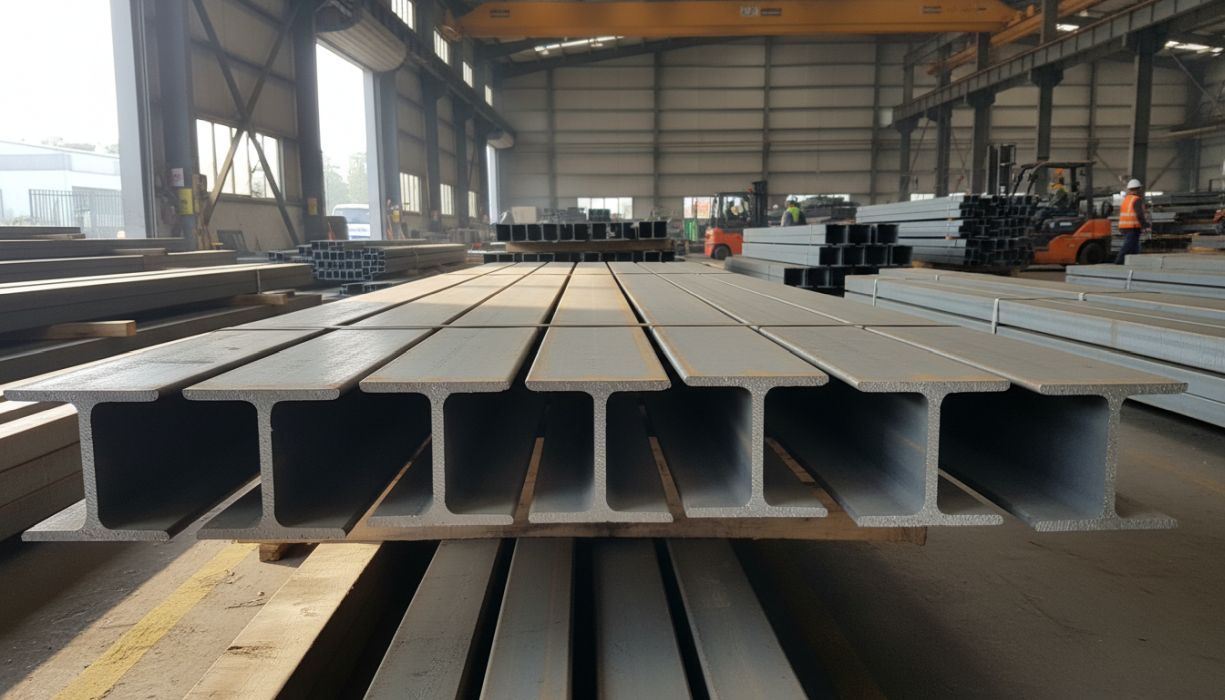

IPE profil, ince gövdeli I kesit yapı çeliğidir. Yüksek mukavemet/ağırlık oranı sayesinde inşaat, köprü ve sanayi konstrüksiyonlarında en çok tercih edilen hadde profildir. EN 10025 standardında S235JR ve S355JR kalitelerinde; IPE 80’den IPE 600’e kadar stoktan temin edilebilir.

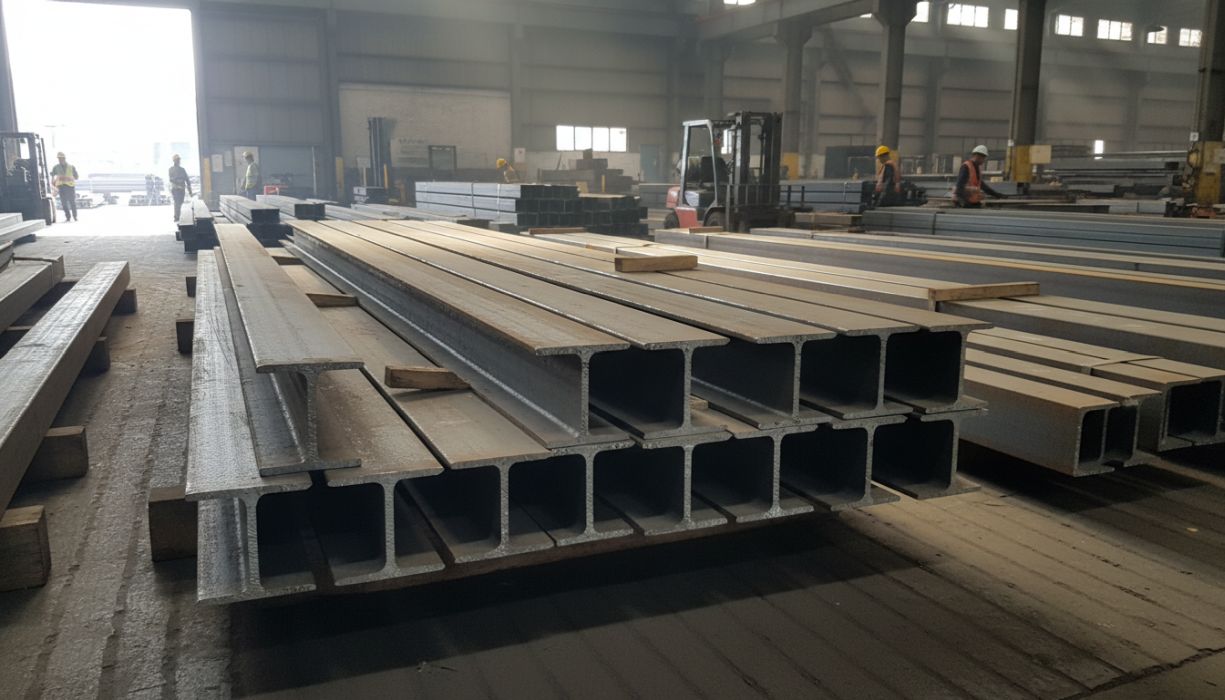

| Profil | Yükseklik (mm) | Başlık (mm) | Gövde Et (mm) | Kg/m |
|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3.8 | 6.0 |
| IPE 100 | 100 | 55 | 4.1 | 8.1 |
| IPE 120 | 120 | 64 | 4.4 | 10.4 |
| IPE 140 | 140 | 73 | 4.7 | 12.9 |
| IPE 160 | 160 | 82 | 5.0 | 15.8 |
| IPE 180 | 180 | 91 | 5.3 | 18.8 |
| IPE 200 | 200 | 100 | 5.6 | 22.4 |
| IPE 220 | 220 | 110 | 5.9 | 26.2 |
| IPE 240 | 240 | 120 | 6.2 | 30.7 |
| IPE 270 | 270 | 135 | 6.6 | 36.1 |
| IPE 300 | 300 | 150 | 7.1 | 42.2 |
| IPE 330 | 330 | 160 | 7.5 | 49.1 |
| IPE 360 | 360 | 170 | 8.0 | 57.1 |
| IPE 400 | 400 | 180 | 8.6 | 66.3 |
| IPE 450 | 450 | 190 | 9.4 | 77.6 |
| IPE 500 | 500 | 200 | 10.2 | 90.7 |
| IPE 550 | 550 | 210 | 11.1 | 106.0 |
| IPE 600 | 600 | 220 | 12.0 | 122.4 |
IPE S235JR
İçindekiler
Genel yapı ve kiriş uygulamaları için standart kalite.
IPE S355JR
Yüksek mukavemetli. Uzun açıklıklı kiriş ve ağır konstrüksiyon için.
IPE vs HEA/HEB
IPE ince gövde, HEA/HEB geniş başlık. Kiriş uygulamaları için IPE, kolonlarda HEA/HEB avantajlı.
- Çelik yapı kirişi ve kolonu
- Köprü ve geçit konstrüksiyonu
- Sanayi taşıyıcı sistem
- Vinç ray taşıyıcı kiriş
- Merdiven kirişi ve platform
- Makine çerçevesi
IPE Profil Hakkında Kapsamlı Bilgi
IPE profil, European I-Beam olarak da adlandırılan ince gövdeli I kesit yapı çeliğidir. HEA ve HEB profillerinden farklı olarak başlık genişliği kesit yüksekliğinin yarısı kadardır; bu oran, IPE profilini özellikle tek eksenli eğilme yükü içeren kiriş uygulamalarında yüksek verimli kılar. EN 10034 standardına göre üretilen IPE profiller, inşaat ve sanayi sektörünün en yaygın kullanılan hadde profil ailesidir.
IPE profil seçiminde temel tasarım parametresi moment eylemsizliği (Iy) ve elastik kesit modülüdür (Wy). Kiriş açıklığı, yük büyüklüğü ve sehim sınırı esas alınarak gereken minimum kesit modülü hesaplanır; ardından bu değeri sağlayan en düşük ağırlıklı IPE profil seçilir. Uzun açıklıklı kirişlerde rijitlik genellikle dayanım değil, sehim kritiktir; bu nedenle sehim koşulu taşıma kapasitesinden önce kontrol edilmelidir.

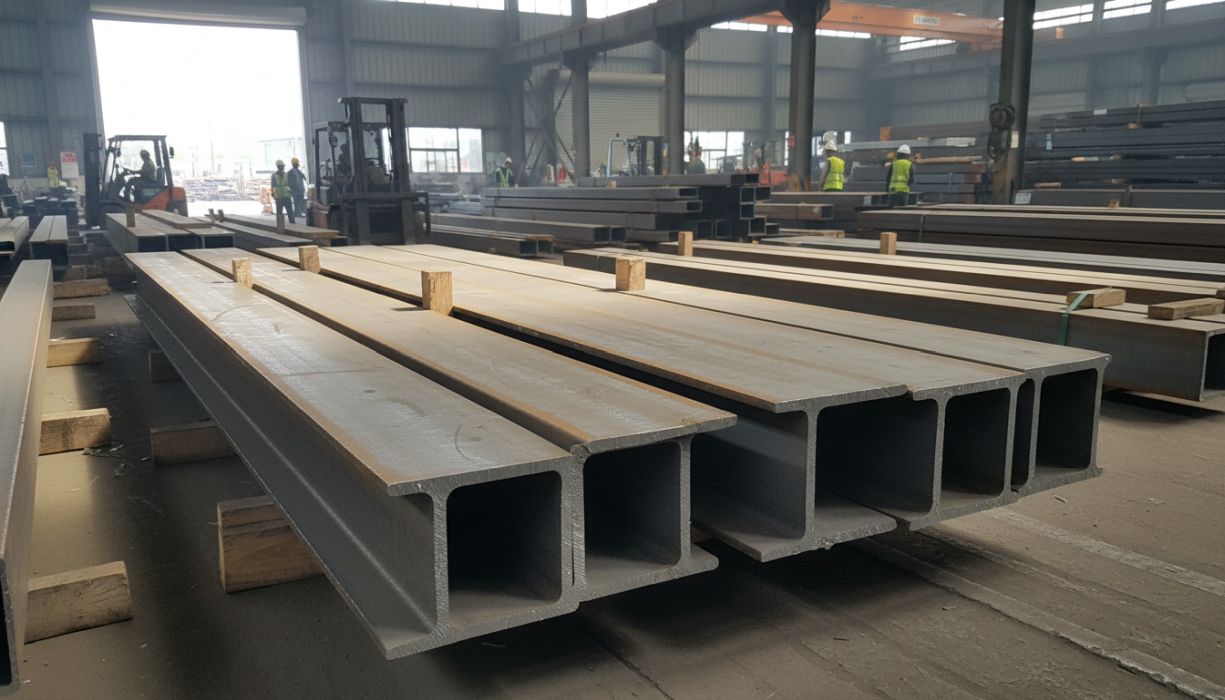

IPE Profil Ağırlık Hesaplama

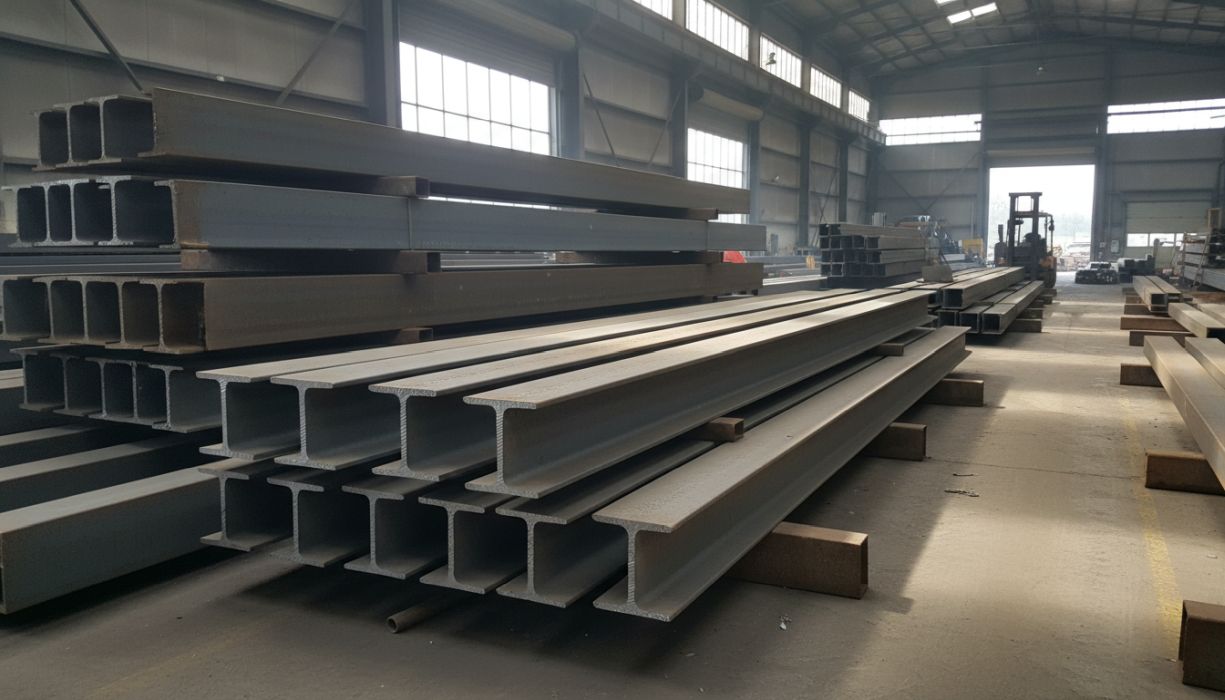

Hesaplama: Ağırlık (kg) = Kg/m değeri × Boy (m). Örneğin 12 metre boyunda IPE 300 profilin ağırlığı 42.2 × 12 = 506.4 kg olur. Fiyat hesabında kg fiyatı kullanılır; güncel kg fiyatı için teklif alınması önerilir. HEA profil ve HEB profil ürünlerimizi de karşılaştırmalı inceleyebilirsiniz.
Fiyat teklifi almak ve siparis vermek icin hemen iletisime gecin
