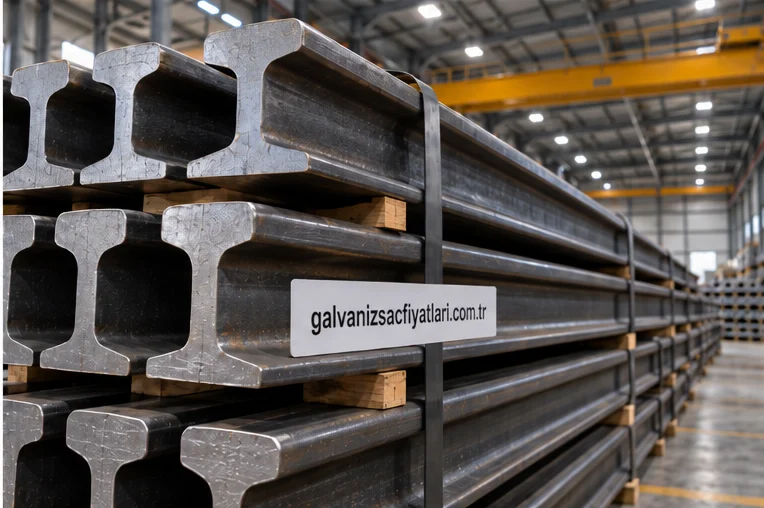

Ray demiri — tren rayı ve vinç rayı ölçüleri, ağırlıkları, fiyatlandırma
Ray, stok listesinde olmayan proje ürünüdür: profil, kalite, boy ve tonajla teklif verilir. Aşağıda seçim için ağırlık ve ölçü tablosu; fiyat için teklif aracı ya da +90 216 545 60 00.
Ray profilleri ve ağırlıkları
| Tür | Profil | kg/m | Yükseklik × taban (mm) | Kullanım |
|---|---|---|---|---|
| Demiryolu (Vignole) | S49 (49E1) | 49,4 | 149 × 125 | konvansiyonel hat, sanayi bağlantı hattı |
| UIC 54 (54E1) | 54,4 | 159 × 140 | ana hat | |
| UIC 60 (60E1) | 60,2 | 172 × 150 | yüksek hızlı ve ağır yük hattı | |
| Vinç rayı (DIN 536 A) | A45 | 22,1 | 55 × 125 | hafif köprülü vinç |
| A55 | 31,8 | 65 × 150 | 5–10 t vinç | |
| A65 | 43,1 | 75 × 175 | 10–20 t | |
| A75 | 56,2 | 85 × 200 | 20–32 t | |
| A100 / A120 | 74,3 / 100 | 95 × 200 / 105 × 220 | ağır sanayi, liman | |
| Dekovil / maden | 12 – 30 kg/m | 12–30 | — | maden, tünel, hafif taşıma |
Kalite ve satın alma
Demiryolu rayı R260 (900A) standart, R350HT sert başlı; vinç rayı S690/R260 sınıfı. Yeni ray üretici programına bağlı 12–25 m boyda; ikinci el/demonte ray tonajla ve muayene raporuyla değerlenir. Fiyat kg bazında, yapısal hadde profillerine göre %20–60 üstte oluşur; kesin fiyat proje metrajı ile.
Ray demiri soruları
Ray demiri fiyatları ne kadar?
Ray demiri liste ürünü değildir; proje bazında tonaj, profil (S49, UIC 60, vinç rayı A55–A120) ve kalite (R260, R350HT) ile teklif verilir. Fiyat, aynı tarihteki yapısal hadde profillerinin kg fiyatına göre %20–60 üstünde oluşur; ikinci el / demonte ray ayrıca değerlenir.
Tren rayı türleri ve ağırlıkları nedir?
Vignole (demiryolu) rayları: S49 49,4 kg/m, UIC 54 54,4 kg/m, UIC 60 60,2 kg/m. Vinç rayları (DIN 536): A45 22,1 · A55 31,8 · A65 43,1 · A75 56,2 · A100 74,3 · A120 100 kg/m. Hafif dekovil rayları 12–30 kg/m.
Vinç rayı yerine kare demir kullanılır mı?
Hafif yükte (≤ 5 t) 50×50 veya 60×60 kare demir ray olarak kullanılır; üzerinde kaynaklı bağlantı ve tekerlek profili uyumu gerekir. 5 t üzeri köprülü vinçlerde A tipi vinç rayı ve klipsli bağlantı şarttır.
Ray demiri boyu kaç metre?
Standart 12 m (yeni ray 18–25 m üretilir); vinç rayı 6–12 m. Nakliye ve montaj için 12 m boy yaygındır; kaynaklı ek (alüminotermit/flash-butt) ile sürekli ray yapılır.
